L'eau potable

1 Le chateau d'eau :

  1. Sur une de vos feuille, noter les titres, " L'eau potable " et " Le chateau d'eau ".

    2. Télécharger l'animation

  2. Faire un croquis du chateau d'eau.

  3. Flécher le sens du passage de l'eau.

  4. Noter, dans 3 blocs fonctions, le principe de fonctionement du chateau d'eau, à l'aide des commentaires de l'animation.


    5. Blocs fonctions expliquant le principe de fonctionement du chateau d'eau.


    Télécharger l'animation

    Principe de fonctionnement à l'intérieur du réservoir :

    On impose une consigne sur le taux de remplissage du réservoir.(courbe verte.)

    Un capteur de niveau indique au régulateur où en est le remplissage.

    Celui-ci commande l'ouverture de la vanne d'entrée, ainsi le débit de sortie peut être modifié.

    Grâce au bouton "COURBES", on peut suivre les différents niveaux d'eau.

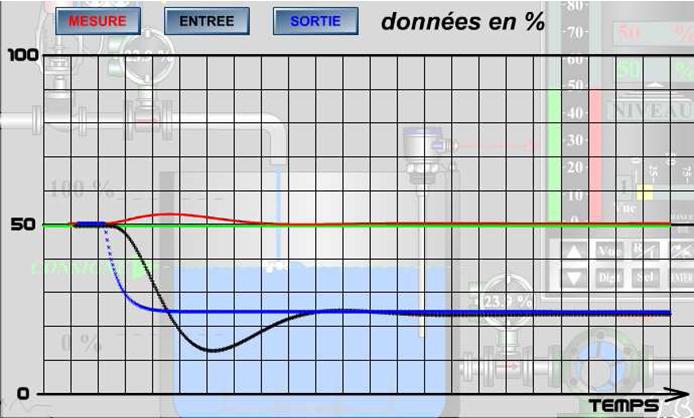

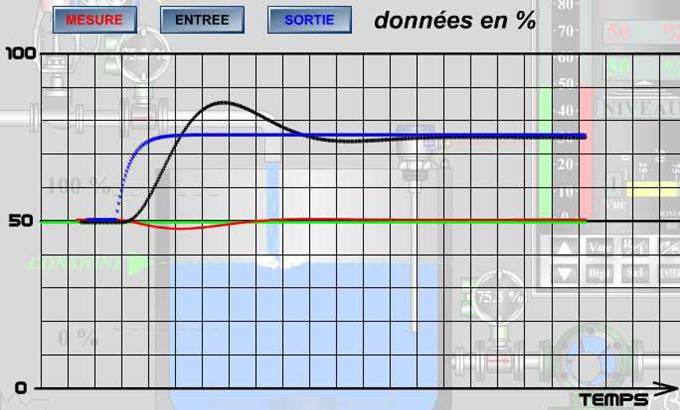

  5. Reproduire l'allure des 2 courbes bleues et noires ci dessous.

  6. Pour chaque graphique, noter s'il s'agit d'une augmentation ou diminution de la consommation d'eau. Argumentez votre réponse.




    7. 2 Principe de la récupération d'eau de pluie


    Télécharger l'animation

    Principe de fonctionnement :

    L'eau qui tombe des gouttières est déversée dans le collecteur.

    Des filtres empêchent les feuilles, brindilles, insectes de tomber dans la cuve, ainsi que les bactéries de se développer.

    Une pompe alimente un réseau d'eau secondaire relié à vos installations sanitaires.
    Problème posé :
    Chaque jour, une famille de 4 personnes consomme 150 à 200 litres d'eau.
    A 3,87 € les 1000 litres, cela nous donne une facture de 20 euros par mois.

    Travail à faire :
    1. Sur quels circuits d'eau pourraient ils utiliser l'eau de pluie récupérée ?
      Bain - Douche - Robinet - Lave vaisselle - Lave linge - Chasse d’eau
    2. Quelle serait l'économie réalisée, s'ils avaient un système de récupération d'eau de pluie, par jour, par semaine et par an ?
      Rédigez votre réponse, notez tous vos calculs.
    Chasse d’eau 10 litres 10 fois par jour

Calcul de ma consommation d'eau

Recopier et compléter le tableau suivant

Ma consommation d'eau avec 1000 litres = 3,87 € (Prix du m3 à Ajaccio)
Litres pour une utilisation Appareils Nombre par jour Nombre par an Litres par an Prix par an
60 Douche
160 Bain
1,5 Robinet salle de bain
8 WC
17 Lave vaisselle
60 Lave linge
1 Boisson
10 Robinet cuisine

Prix total pour l'année = _____ Euros.

Quelques animations pour mieux comprendre

L'accés à l'eau dans le monde
Les ressources en eau dans le monde
Les effets du réchauffement climatique
Le cycle domestique de l'eau

Quelques jeux pour en savoir un peu plus

La consommation d'eau dans le monde
Jeu
Quizz
Sources : a.bouque Intratek
